GIỚI THIỆU DÂY CHUYỀN ÉP VỈ THUỐC TỰ ĐỘNG
Dây chuyền ép vỉ thuốc tự động nhập khẩu có thể ép được các loại định dạng viên thuốc khác nhau.
Đây là công đoạn cuối cùng trong quy trình sản xuất và góp phần bảo vệ thuốc thành phẩm khỏi những tác nhân môi trường xung quanh. Đáp ứng nhu cầu trên, TP Machines đã thiết kế và chế tạo dây chuyền ép vỉ thuốc tự động gồm 3 máy được kết nối với nhau.
DÂY CHUYỀN ÉP VỈ THUỐC TỰ ĐỘNG
MÁY ÉP VỈ THUỐC TỰ ĐỘNG 4 VỈ 220GP
Máy ép vỉ thuốc tự động 220GP là giải pháp tối ưu cho quá trình đóng gói tự động các sản phẩm thuốc. Thiết bị được ứng dụng rộng rãi tại các công ty dược phẩm, mỹ phẩm…. Với đặc trưng nhỏ gọn, hoạt động đa năng, dễ dàng điều chỉnh.
THÔNG SỐ KỸ THUẬT MÁY ÉP VỈ THUỐC TỰ ĐỘNG 4 VỈ 220 GP
| Tốc độ dập (Tiêu chuẩn 57mm × 80mm × 4） | Alu / pvc 70-150 lần/phút
Alu / Alu 40-80 lần/phút |
|
| Sức chứa（Tiêu chuẩn 57mm × 80mm × 4） | Alu / pvc 16800 vỉ/giờ
Alu / Alu 9600 vỉ/giờ |
|
| Phạm vi hành trình (mm) (lực kéo servo) | lực kéo servo 20-250 – mm | |
| Khu vực hình thành tối đa | 260X115mm | |
| Độ sâu hình thành tối đa | Alu / Alu12mm Alu / PVC18mm
（Đặc biệt 25mm） |
|
| Hình thành năng lượng nhiệt trên và xuống | 2KW（×2） | |
| Công suất làm nóng đóng gói nhiệt | 1.5KW（×2） | |
| công suất động cơ | 1.5KW | |
| cung cấp điện / tổng công suất | Dòng ba pha: 380V 50HZ 9KW | |
| Lưu lượng thể tích khí yêu cầu | ≥0.4m3/min | |
| Vật liệu đóng gói | PVC dược liệu | 0.25（0.15-0.5）X260mm |
| Keo dán nhiệt Alu | 0.02X260mm | |
| Tạo hình Alu | 0.15X260mm | |
| Kích thước máy (chiều dài X chiều rộng X chiều cao) | 4350X700X1700mm | |
| Kích thước đóng gói máy (chiều dài X chiều rộng X chiều cao) | 4500X790X1790mm | |
| Tổng khối lượng | 1800Kg | |
ƯU ĐIỂM CỦA SẢN PHẨM
Máy sử dụng cơ chế truyền động công suất cao, giúp cho việc dẫn tải xích và dẫn động trục lái chính dễ dàng hơn.
Bộ điều khiển và bộ biến tần được nhập khẩu nguyên chiếc chất lượng cao. Đây cũng là lý do đảm bảo an toàn cho người vận hành.
Ngoài ra máy được gắn thêm thiết bị phát hiện lỗi nhằm giúp cho người vận hành nhận biết tránh sai sót.
Máy có gắn bộ điều khiển quang điện giúp việc kiểm soát cấp bao PVC, TAP… tự động. Điều đó giúp quá trình vận hành và đồng bộ hơn trong một thời gian dài.
Thiết bị được lập trình bằng quan điện tử cùng với động cơ nhập khẩu. Cho phép quá trình đóng gói từ dữ liệu lên bao bì một cách chính xác nhất
Khi máy dừng hoạt động thì tấm gia nhiệt ở trạm hàn và trạm định hình sẽ được nâng lên khỏi bề mặt của PVC, điều này giúp cho không bị biến dạng.
Đặc biệt máy có thể lắp thêm phụ kiện cấp liệu tự động, in tem nhãn theo yêu cầu của khách hàng… Giúp cho quá trình sản xuất đáp ứng được mục đích của người sử dụng.

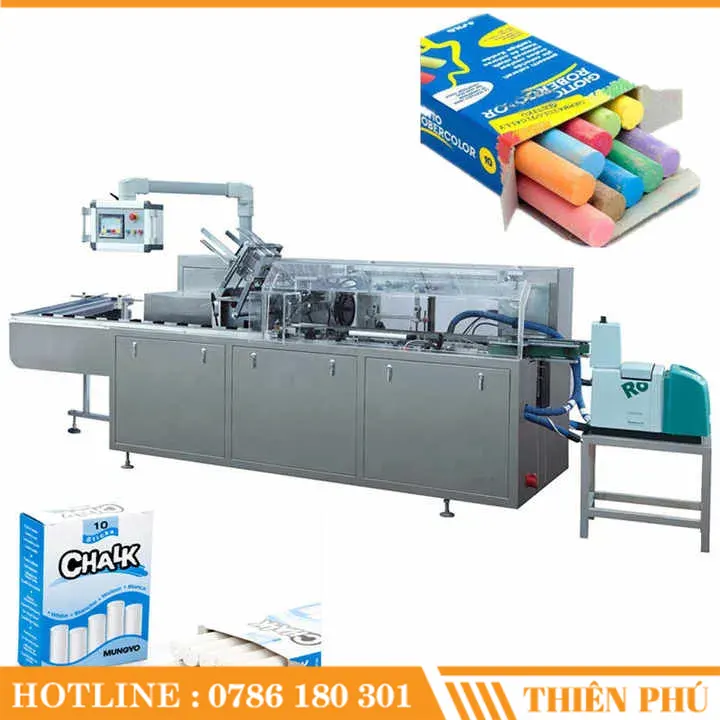

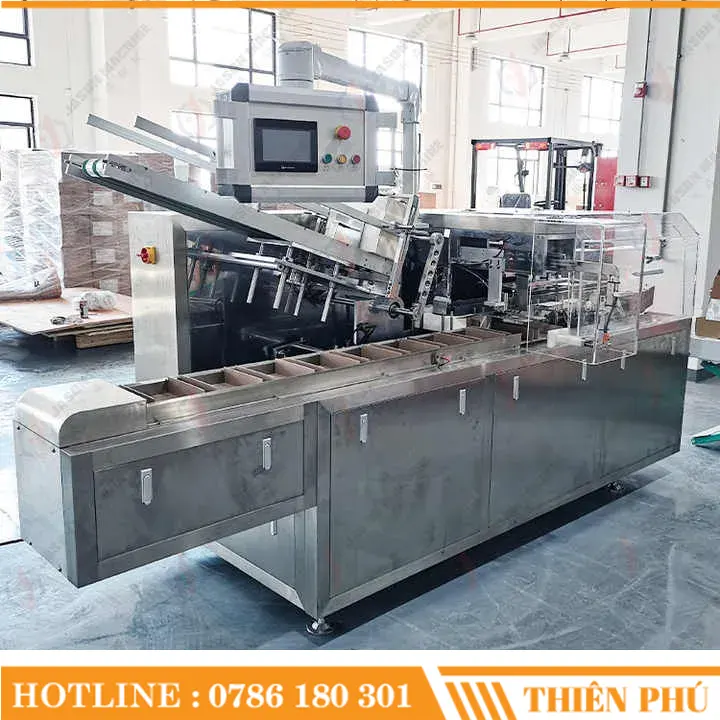

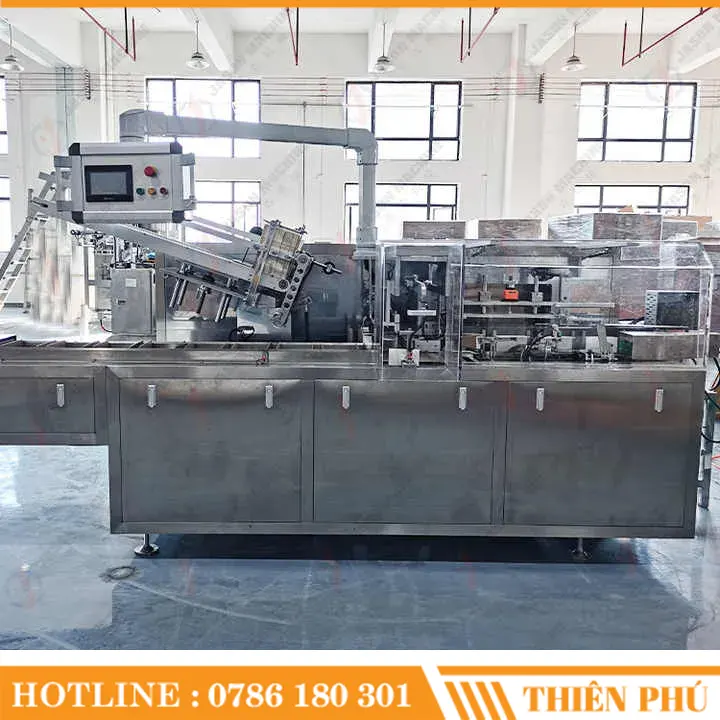

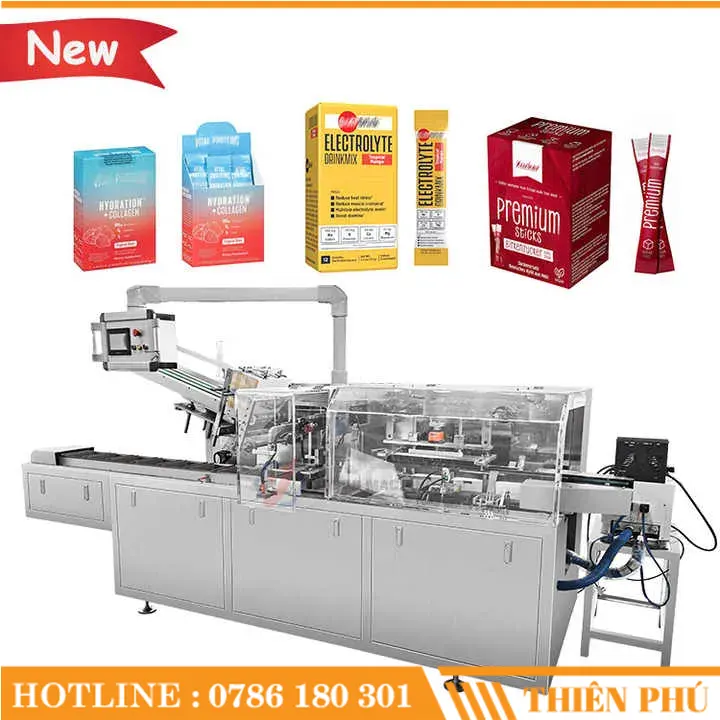

DÂY CHUYỀN ĐÓNG HỘP GIẤY TỰ ĐỘNG
Đây là máy thường được sử dụng để đóng gói cho các sản phẩm của ngành dược phẩm, mỹ phẩm, thực phẩm chức năng. Được sử dụng để đóng gói vào hộp các dạng vỉ thuốc hoặc một số sản phẩm đặc thù khác. Máy đóng hộp giấy tự động là 1 trong những máy dược phẩm quan trọng nhất.
Toàn bộ quy trình hoạt động là một dây chuyền khép kín gồm:
- Khay cấp vỉ tự động.
- Cấp hộp tự động.
- Gấp toa hướng dẫn sử dụng.
- Đưa sản phẩm và toa vào hộp đã gấp. Ngoài ra có thể lắp thêm hệ thốngin date số lô trên nắp hộp bằng ruy băng mực nhiệt.
- Hệ thống được điều khiển toàn bộ bằng lập trình PLC trên màn hình cảm ứng.
MÔ TẢ CHI TIẾT MÁY
Sử dụng điều chế vận tốc chuyển đổi tần số, màn hình cảm ứng. Đặc biệt là hệ thống điều khiển lập trình PLC, mực độ tự động hóa cao.
Điều khiển bằng quang điện, máy sẽ kêu tiếng báo động nếu thiếu nguyên liệu.
Tuân thủ nghiêm ngặt chính sách GMP của dược phẩm với sự trơn tru và dễ dàng vệ sinh.
ƯU ĐIỂM CỦA DÂY CHUYỀN ĐÓNG HỘP GIẤY TỰ ĐỘNG
- Máy thông qua kiểm soát tần số tốc độ động cơ.
- Thiết kế bằng inox 304 chắc chắn, đẹp đẽ.
- Độ linh hoạt, mô-đun háo cấu trúc trạm. Dễ dàng hoạt động, sản lượng hiệu quả, tiếng ồn thấp.
THÔNG SỐ KỸ THUẬT
| Sản Phẩm | Thông số | |
| Tốc độ đóng hộp | 80-120 hộp / phút | |
| Hộp caton | Yêu cầu chất lượng | 250-350g/㎡(Căn cứ vào kích thước thùng carton) |
| Dải kích thước | (70-180)mm×(35-80)mm×(14-50)mm | |
| Yêu cầu chất lượng | 60-70g/㎡ | |
| Giấy toa thuốc | Kích thước giấy gấp toa | (80-250)mm×(90-170)mm |
| Phạm vi gấp (L×W) | (1-4) Gập lại | |
| Khí nén | Áp lực công việc | ≥0.6mpa |
| Tiêu thụ không khí | 120-160 L/min | |
| Nguồn cấp | 220V 50HZ | |
| Công suất động cơ chính | 1.1kw | |
| Kích thước máy （L × W × H） | 3100mm×1100mm×1550mm (around) | |
| Trọng lượng máy | 1400kg | |
MÁY DẬP VIÊN THUỐC 32 CHÀY
Máy dập viên dang xoay tròn 31 chày là sản phẩm thế hệ mới, loại máy này gồm nhiều bộ chày được bố trí cách đều trên 1 đường tròn. Qua đó với mỗi chu kỳ máy sẽ tạo ra một số lượng viên tương ứng.
Máy dập viên dạng xoay trong 31 chày được trang bị một bộ nạp lực trên đó. Thông qua đó nguyên liệu dạng bột được ép thành các loại viên nén có hình dạng khác nhau: viên nén tròn, viên chạm khắc…
Tốc độ hoạt động của máy có thể được điều chỉnh dễ dàng thông qua bộ biến tần. Vùng dập viên được thiết kế tách biệt với hệ thống dẫn động. Bên cạnh đó máy còn được trang bị hệ thống quá tải nhằm bảo vệ khuôn ép khi gặp sự cố.
CẤU TẠO ĐẶC BIỆT
Vật liệu bên ngoài và bên trong đều là thép không gỉ. Bề mặt bàn xoay được xử lý đặc biệt để giữ cho luôn sáng bóng và tránh bị ảnh hưởng bởi các tác nhân bên ngoài.
Máy được thiết kế tấm mica trong suốt để có thể quan sát rõ tình trạng máy ép. Tấm này có thể mở ra tiện cho việc bảo trì và vệ sinh máy.
Dễ dàng tháp lắp các bộ phận máy để bảo dưỡng nhanh chóng. Thiết kế thông minh với bộ phận đệm cơ học ngăn ngừa quá trình nén bị quá tait gây hư hỏng máy. Đặc biệt hệ thống hút bột dư trong khoang tạo viên khiến bột được thu lại để tái sử dụng.
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm | Máy dập viên thuốc 31 chày |
| Áp suất | 80 |
| Chiều dài tối đa | 20mm |
| Chiều rộng tối đa | 15mm |
| Độ dày của viên lớn nhất | 6mm |
| Tốc độ tháp pháo | 14-36 (r/phút) |
| Năng lực sản xuất | 135.000 (viên/h) |
| Động cơ | 3kw |
| Kích thước tổng thể | 1230 x 950 x 1670 |
| Khối lượng máy | 170 (kg) |
TP MACHINES – CHUYÊN LẮP RÁP DÂY CHUYỀN ÉP VỈ THUỐC TỰ ĐỘNG
Công Ty Công Nghệ Máy Thiên Phú tự hào là đơn vị chuyên lắp ráp các dây chuyền ép vỉ thuốc tự động lớn nhất Việt Nam. Máy móc có đầy đủ hóa đơn, chứng nhận CO-CQ, kiểm định… Quý khách có thể đến công ty chúng tôi để tham quan trực tiếp.
Về chất lượng máy, quý khách có thể hoàn toàn ân tâm. TP Machines còn hỗ trợ khách hàng vận chuyển và giao hàng tận nơi. Cùng với đó, đội ngũ kỹ thuật tốt nghiệp chuyên ngành và có nhiều năm kinh nghiệm trong việc vận hành cũng như bảo trì máy.
Không chỉ riêng dây chuyền ép vỉ thuốc tự động, chúng tôi đã và đang lắp ráp rất nhiều dây chuyền khác như:
- Dây chuyền sản xuất sữa đóng hộp
- Dây chuyền sản xuất nước uống đóng chai
- Dây chuyền sản xuất nước tương
- …
Hãy liên hệ ngay với chúng tôi để được tư vấn trực tiếp.
